我公司在大中华区独家代理的美国BIOPAC公司生产的多导生理记录仪,她是目前国际上普遍使用,功能强大的电脑化多导生理记录仪；广泛应用于生理学、运动医学、神经科学和人因工程等领域的科学研究。系统工作流程是通过电极或传感器采集人体的生理信号，经过放大器放大后送入MP160主机进行分析处理。产品分为MP160型16通道科研型多导生理记录仪和MP36型4通道学生实验型多导生理记录仪，4个MP160通过级联可以扩展到64通道记录。MP160可以通过选用核磁专用电极或传感器完成核磁环境下的生理信号测量。

     选购放大器及相应换能器可以完成以下生理信号测量：心电、脑电、肌电、眼电、胃肠电、诱发电位、神经传导、有创血压、无创血压、体温、呼吸波、呼吸流速、组织血流速度、氧气含量、二氧化碳含量、血氧饱和度、无创心输出量、光电脉搏容积、皮肤电阻、握力、肢体扭转角度、扭矩、电刺激等。

 MP160型16通道多导生理记录仪主机

一）MP160硬件性能参数
         1）   16个模拟数据采集通道
         2）   16个数字输入通道
         3）   2个模拟输出通道
         4）   16位A/D转换
         5）   采样率：400KHZ
         6）   可联网工作,可升级到64导

二）ACK软件功能

  在线或离线数字滤波功能可对原始信号进行抗干扰处理。可在放大器上选择增益。采样率可以自由设定，MP160型最大可以达到400000点/秒。三种显示方式：走屏（Chart）, 重叠（Scope）, XY坐标（X/Y）。触发控制或记录可以选择内触发或外触发。刺激器输出可以由软件设计输出波形大小，形状，间隔。
  ACK软件可以在计算机屏幕上测量计算，系统提供多个计算功能，可进行信号平滑，叠加，微分，积分，傅里叶变换，频谱分析，模版查找，信号平均，峰值探测（用于提取淹没在噪声中的微弱信号）等。公式设计功能使操作者能够自己设计计算公式，对各个通道的信号进行各种数学运算，例如：加，减，乘，除，绝对值，开方，指数，对数，三角函数，反函数等，从而完成象左室舒张末期压力计算，神经放电记数直方图显示等功能。软件设计灵活，使用者可以根据试验要求设计计算公式并存储下来，同类实验可直接调用。ACK软件可以提供心率变异HRV分析包，进行时域和频域分析得到RMSSD、SDSD、pNN50等参数。肺功能参数测量时，ACK软件可以绘制流量容积环；分析心电图时，可以自动识别PQRST波并计算出RR间期、PQR间期、ST间期、QT间期、P波和R波高度；分析脑电图时，可以完成脑电波形分类及能谱分析。

 放 大 器

1）100D系列智能型放大器

Smart Amps 100D 系列是专为记录高品质生物电和传感器信号而设计的紧凑型放大器模块。Smart Amps 体积小、重量轻，并提供非凡的易用性。在AcqKnowledge 软件中执行快速、自动设置和校准，运行自动设置向导，几分钟内即可开始记录高品质数据。100D系列包括以下放大器：

ECG100D（心电）、EEG100D（脑电）、EGG100D（胃肠电）、EMG100D（肌电）、fEMG100D（面部肌电）、EOG100D（眼电）、ERS100D（诱发电位）、EDA100D（皮电）、NICO100D（心输出量）、PPG100D（脉搏）、RSP100D（呼吸）、SKT100D（体温）

2）100C系列拼接式放大器

DA100C（通用放大器）、ECG100C（心电放大器）、EEG100C（脑电放大器）、 EMG100C（肌电放大器）、EOG100C（眼电放大器）、EGG100C（胃肠电放大器）、ERS100C（诱发电位放大器）、RSP100C（呼吸放大器）、SKT100C（体温放大器）、EBI100C（生物阻抗放大器）、LDF100C（激光多普勒血流模块）、EDA100C（皮肤反应放大器）、PPG100C（光电容积放大器）、OXY100E（血氧饱和度模块）、STM100C（刺激输出模块）、CO2100C（二氧化碳气体测量模块）、O2100C（氧气测量模块 ）、NICO100C（无创心输出量模块）

传 感 器

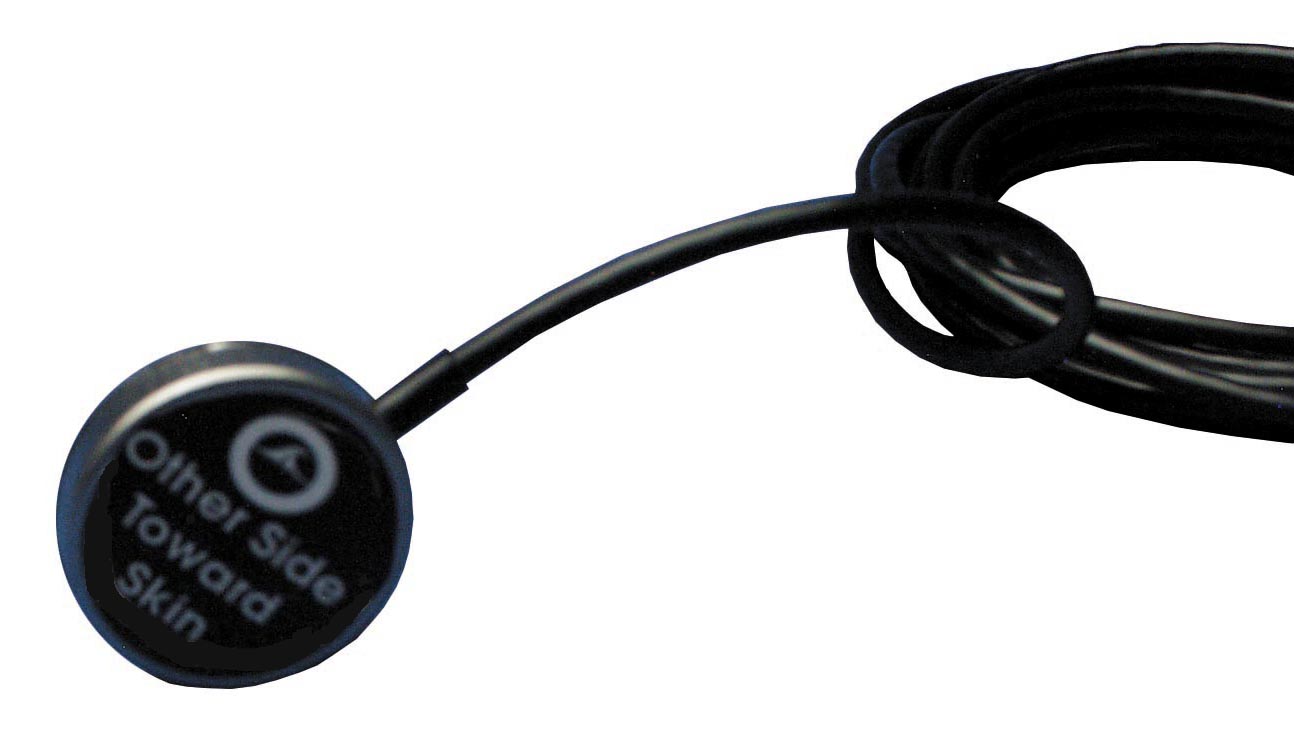

 TSD250A肌震图传感器

应用于核磁环境

     核磁环境下使用MP160生理仪采集被试者的生理信号，左侧核磁室和右侧控制室的隔墙上安装了核磁滤波套件，核磁室内电极导联线或传感器采集到的生理信号，通过核磁滤波套件送入控制室内的放大器放大，然后进入MP160主机。

    核磁滤波套装包括：MECMRI-1生物电或传感器电缆、固定在墙上的MRIRFIF核磁滤波器、控制室内的MECMRI-X放大器连接线。

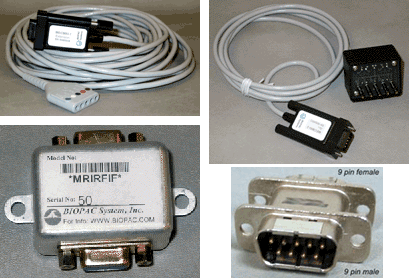

    核磁滤波套装实物图，左上为MECMRI-1生物电或传感器电缆，左下为MRIRFIF核磁滤波器，右上为MECMRI-X放大器连接线。

    BIOPAC提供一系列核磁专用电极、导联线和传感器，包括：LEAD108导联线、EL508一次性贴片电极、EL254RT电极导联线、TSD104A-MRI血压传感器、TSD109C2-MRI三轴加速器、TSD110-MRI压力传感器、TSD114-MRI反应/手压力传感器、TSD115-MRI变量评估传感器、TSD117-MRI呼吸气流传感器、TSD121B-MRI握力计、TSD131-MRI手指抽动传感器、TSD202A-MRI温度探头、TSD200-MRI光电脉搏传感器、TSD221-MRI呼吸绑带

核磁环境下测量呼吸流量和02/CO2含量
