美国BIOPAC公司MP36型4导生理记录仪

发布日期:2018-10-30

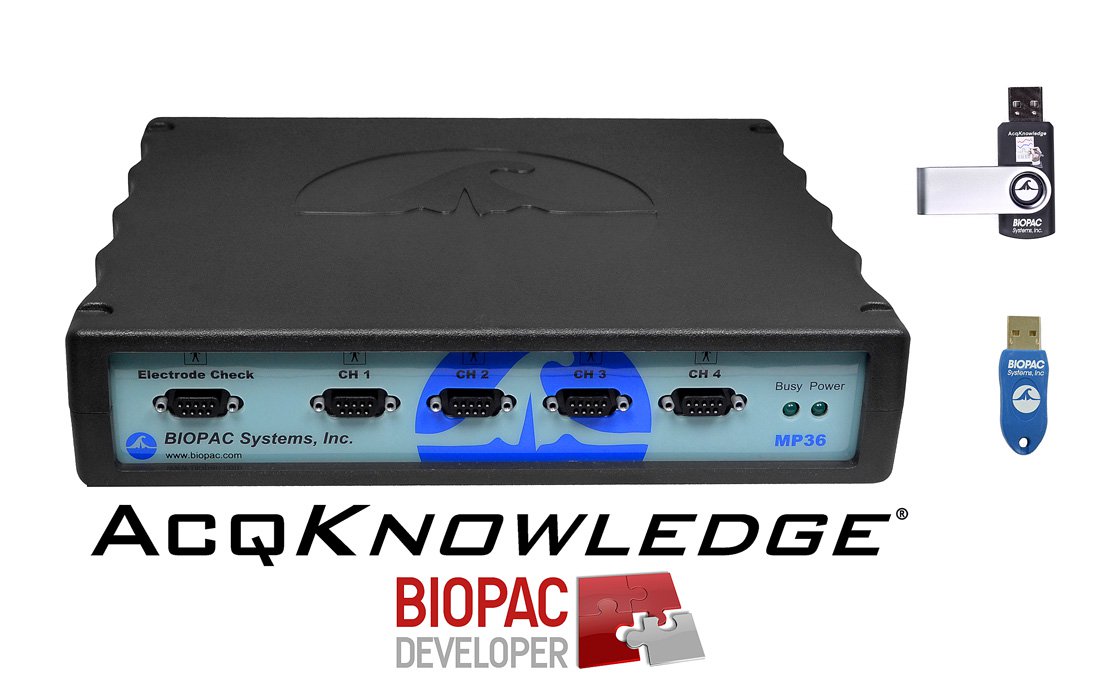

MP36主机集成了四个放大器,可以任意规划四个通道以记录各种生理信号,并且能够自动识别插入的传感器,连接不同的传感器可以完成以下生理信号测量:

心电、脑电、肌电、眼电、胃肠电、有创血压、无创血压、dP/dt、体温、肌张力、呼吸波、呼吸流速、血压溶氧、pH值、光电脉搏容积、心排量、皮肤电阻、电刺激、握力、3D加速度等。

系统硬件参数:
4个模拟数据采集通道
24位A/D转换
采样率: 100,000点/秒/通道
增益范围: 5倍到50,000倍 (13级)
低通滤波:20 KHz
高通滤波:DC (HP filter off), 0.05Hz, 0.5Hz and 5 Hz
信噪比MP36/35: > 89 dB min
共模抑制比CMRR: 85 dB
背板有9针“D”型模拟输出口,输出低电压刺激或驱动耳机等设备
外部TTL触发,背板标注“Trigger”的BNC接口,可以使几个MP36信号同步
模拟触发: 任一输入通道 (前面板 “CH1 – CH4”)

数字触发: 8个输入线中的任意一个(背板DSUB 25m)

MP36有三个规格可以选择:BASIC、 ADVANCED、ULTIMATE。这三个规格的集成主机是一样的,只是附带的电极和传感器不同。用户也可以根据自己的实验要求个性化订购传感器,完成不同的生理信号测量。

可供选择的各种传感器包括:

SS2L导联线、SS4LA光电脉搏传感器、SS5LB呼吸绑带、SS6L温度探头、SS10L手开关、OUT1耳机、SS11LA呼吸传感器、SS12LA肌张力传感器、SS13L有创血压传感器、SS19L无创血压传感器、SS25LA握力传感器、SS30L听诊器、SS3LA皮肤电传感器、SS14L位移传感器、SS17L心音传感器、SS24L角度传感器、SS26L加速度传感器、SS28L冲击、SS31L心排量探头、SS36L膝跳反射传感器、SS40L压差换能器、SS61L手指抽搐、SS63L肌张力传感器、SS68L PH值探头、SS69L溶氧探头、STP35W声音图形刺激系统、TSD122光测频器、BSLSTIMHLD场刺激电极、SS45L-SS52L鼠猫狗呼吸传感器、ELSTM2刺激针电极、NERVE1神经槽

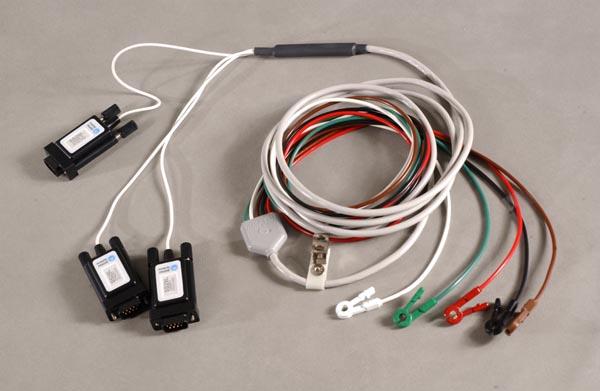

心电导联线

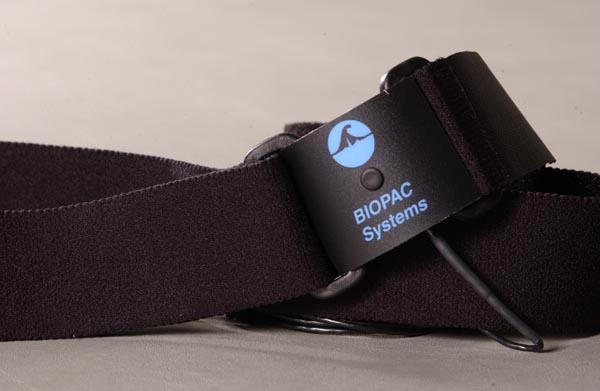

呼吸绑带

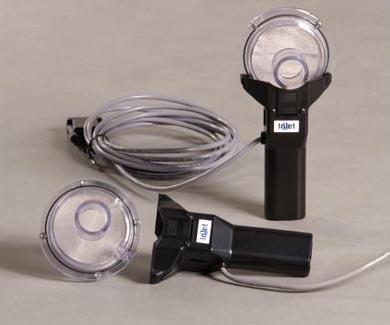

呼吸气流传感器

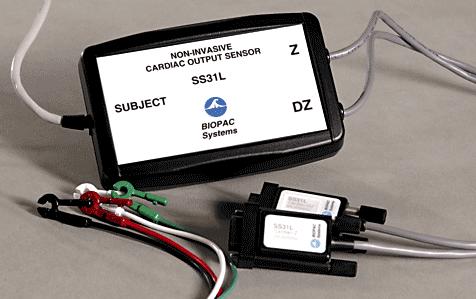

心排量传感器

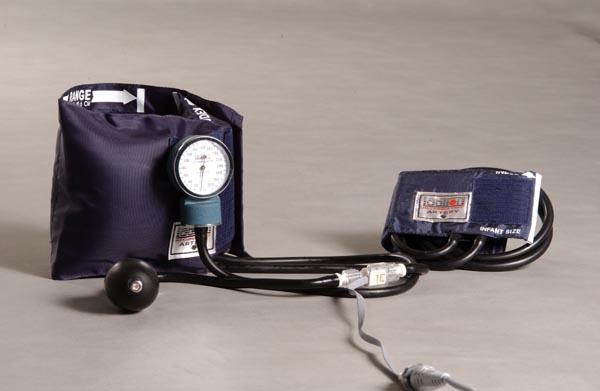

血压袖带

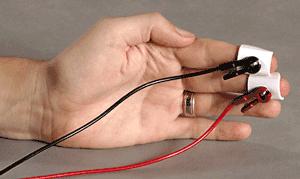

皮电电极

握力传感器

手指抽搐传感器

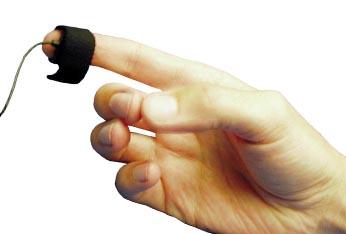

光电容积传感器

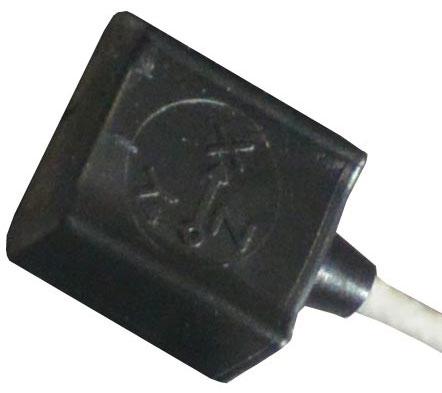

三轴加速度传感器
