脑电及生理信号遥测
BASE PRO(24通道湿电极脑电系统)



脑电信号采集放大器主要是一种采集人类脑电信号的仪器,将采集到的脑电信号放大并转换成数字信号,通过 USB 接口传输到电脑中,以供后续的数据处理以及实验。脑电信号采集放大器采用成熟的模拟集成前端解决方案,具有较高的共模抑制比以及极高的输入阻抗,可以采集到微弱的微伏级脑电信号,具有较好的脑电采集性能。同时体积小巧,是一种便携式的高性能脑电信号放大器。

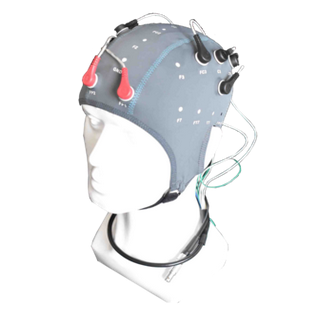

本产品是一款湿电极脑电帽,其采用的独特 Ag / AgCl 涂层聚合物电极不仅可以提供稳定的研究级 EEG 信号,同时可以保持受试者的舒适度。





工作原理:

脑电帽通过置于头皮表面的 Ag / AgCl 涂层聚合物电极进行脑电信号的采集与传送。脑电信号(EEG)是由大脑皮质大量神经组织的突触后电位同步总和而成,而单个神经元电活动非常微小,不能在头皮记录到,只有神经元群的同步放电才能记录到。人的自发 EEG 波幅约为 10-100μv,非常微弱,通过脑电帽中的电极可以实时的采集到微弱的脑电信号,并通过传输线传送将脑电信号发送到信号处理设备,为下一步脑电解码提供信息基础。

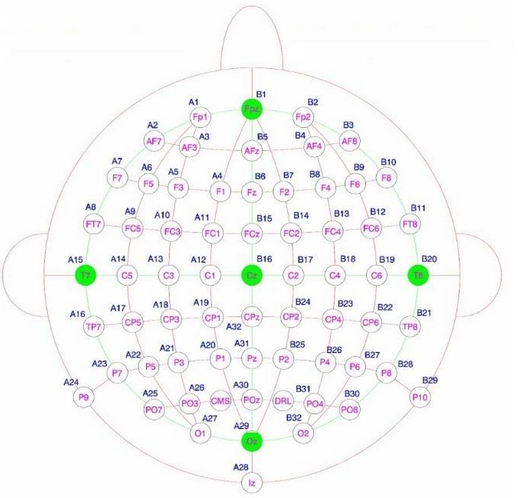

脑电帽执行标准:

国10-20系统电极位置

Cz、C5、FC3、FC4、FCz、FC5、CP3、CP4、CPz、CP5、P3、P4、Pz、F3、F4、Fz、O1、O2  24通道脑电数据。





产品功能:

1、脑电采集区域的固定;
2、脑电信号的感知;
3、脑电信号的实时采集;
4、脑电信号的实时传送。





产品特点:

脑电帽中 Ag / AgCl 涂层聚合物电极和业界领先的防护层相结合的工艺,可以在保证受试者舒适的情况下,快速准确固定脑电信号采集点,进行实时脑电信号的采集与发送。

1. 脑电信号通道总数: 24通道
2. 信号放大倍数: 12-24 倍可配置
3. 信号采样精度 :24bit
4. 信号输入阻抗:≥2TΩ
5. 输入信号共模抑制比:≥110dB
6. 采样频率 :250-2000SPS 可配置
7. 输入参考噪声: <0.1uVpp
8. 输入偏置电流:≤2pA
9. 输入失调电压:≤90uV
10. 输入电极导联连接可灵活配置
11. 数据传输延时:≤4ms
12. 可配置数字陷波器及带通滤波器
13. 采用电池供电,降低来自外部的干扰
