美国BIOPAC多导(16道)生理记录仪

发布日期:2009-8-27



  我公司在大中华区独家代理的美国BIOPAC公司生产的多导生理记录仪,她是目前国际上普遍使用,功能强大的电脑化多导生理记录仪;广泛应用于生理学、药理学、毒理学、神经科学和动物科学等领域的科学研究。系统工作流程是通过电极或传感器采集人体的生理信号,经过放大器放大后送入MP160主机进行分析处理。产品分为MP160型16通道科研型多导生理记录仪和MP36型4通道学生实验型多导生理记录仪,4个MP160通过级联可以扩展到64通道记录。MP160可以通过选用核磁专用电极或传感器完成核磁环境下的生理信号测量。







     选购放大器及相应换能器可以完成以下生理信号测量:心电、脑电、肌电、眼电、胃肠电、诱发电位、神经传导、细胞电位、有创血压、无创血压、dP/dt、体温、肌张力、呼吸波、呼吸流速、组织血流速度、血管血流量、氧气含量、二氧化碳含量、血氧饱和度、无创心输出量和电刺激等。



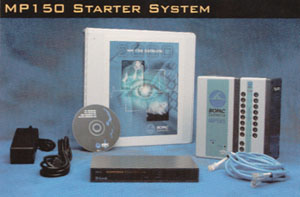

 MP160型16通道多导生理记录仪主机


一)MP160硬件性能参数


         1)   16个模拟数据采集通道
         2)   16个数字输入通道
         3)   2个模拟输出通道
         4)   16位A/D转换
         5)   采样率:400KHZ
         6)   可联网工作,可升级到64导

二)ACK软件功能

  在线或离线数字滤波功能可对原始信号进行抗干扰处理。可在放大器上选择增益。采样率可以自由设定,MP160型最大可以达到400000点/秒。三种显示方式:走屏(Chart), 重叠(Scope), XY坐标(X/Y)。触发控制或记录可以选择内触发或外触发。刺激器输出可以由软件设计输出波形大小,形状,间隔。
  可以在计算机屏幕上测量计算,系统提供多个计算功能,可进行信号平滑,叠加,微分,积分,傅里叶变换,频谱分析,模版查找,信号平均,峰值探测(用于提取淹没在噪声中的微弱信号)等。公式设计功能使操作者能够自己设计计算公式,对各个通道的信号进行各种数学运算,例如:加,减,乘,除,绝对值,开方,指数,对数,三角函数,反函数等,从而完成象左室舒张末期压力(LVEDP)计算,呼吸末二氧化碳(ETCO2)测定,神经放电记数直方图显示等功能。ACK软件设计灵活,使用者可以根据试验要求设计计算公式并存储下来,同类实验可直接调用。ACK软件分析心电图时,可以自动识别PQRST波并计算出RR间期、PQR间期、ST间期、QT间期、P波和R波高度;做心功能测量时,根据PV导管得到的心室压力和容积,ACK软件可以绘制压力容积环(PV-LOOP)。ACK软件可以提供心率变异HRV分析包,进行时域和频域分析得到RMSSD、SDSD、pNN50等参数。肺功能参数测量时,ACK软件可以绘制流量容积环(F-V LOOP);分析脑电图时,可以完成脑电波形分类及能谱分析。

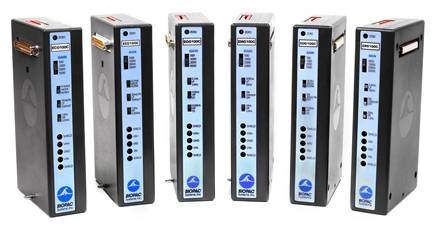

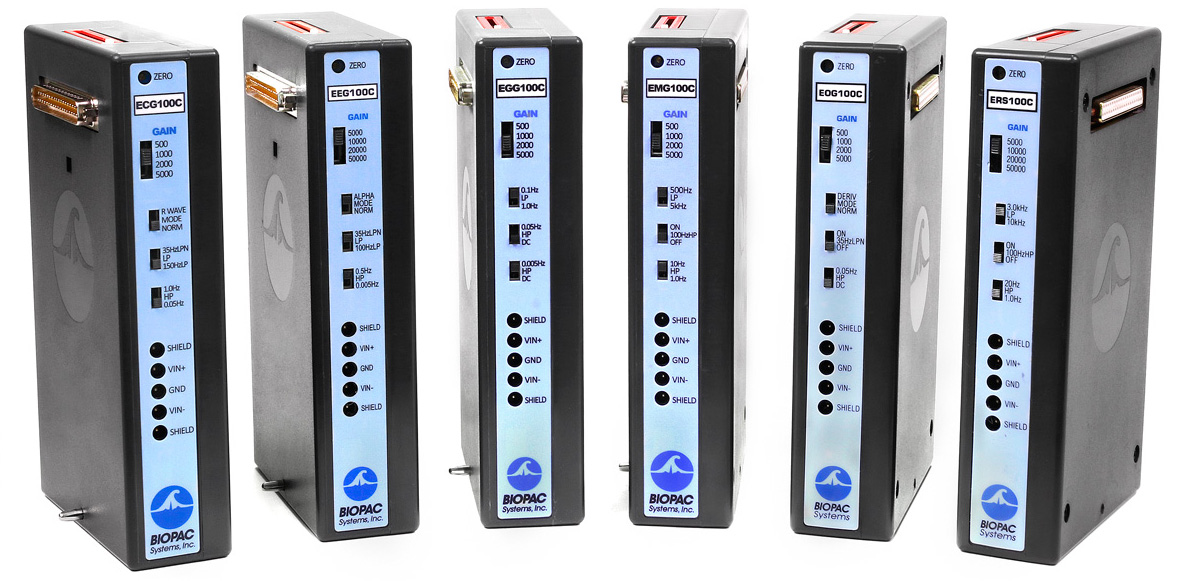

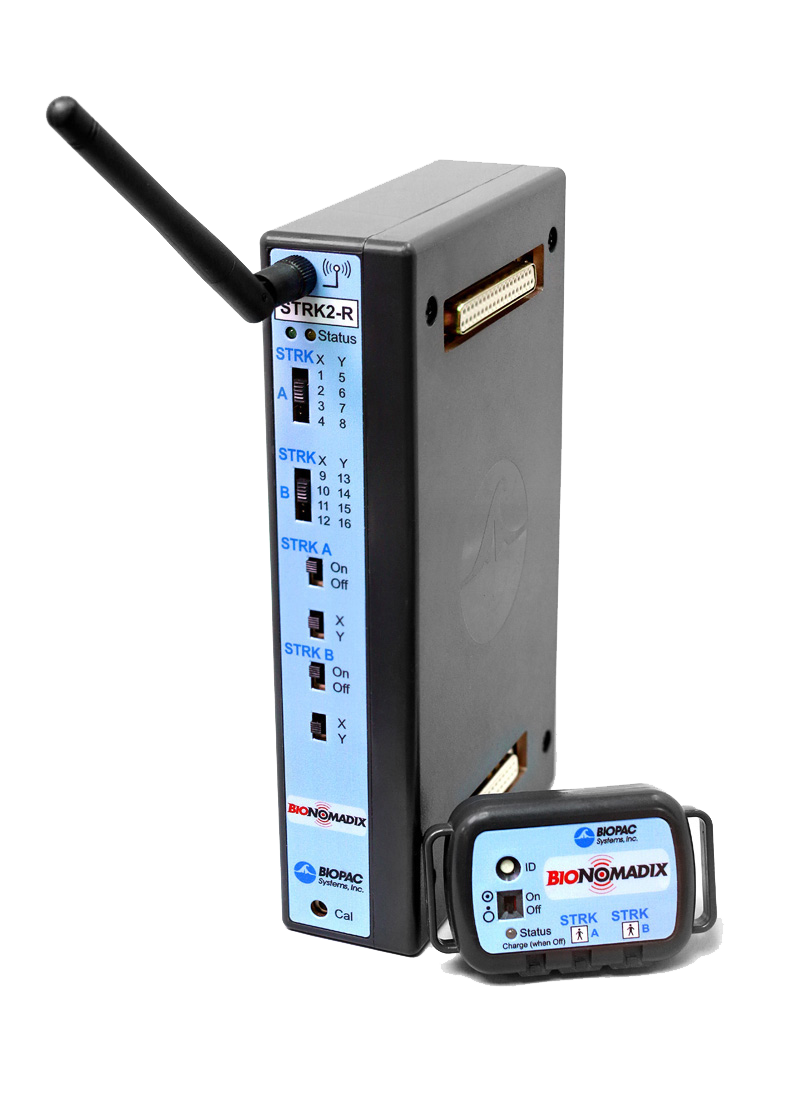

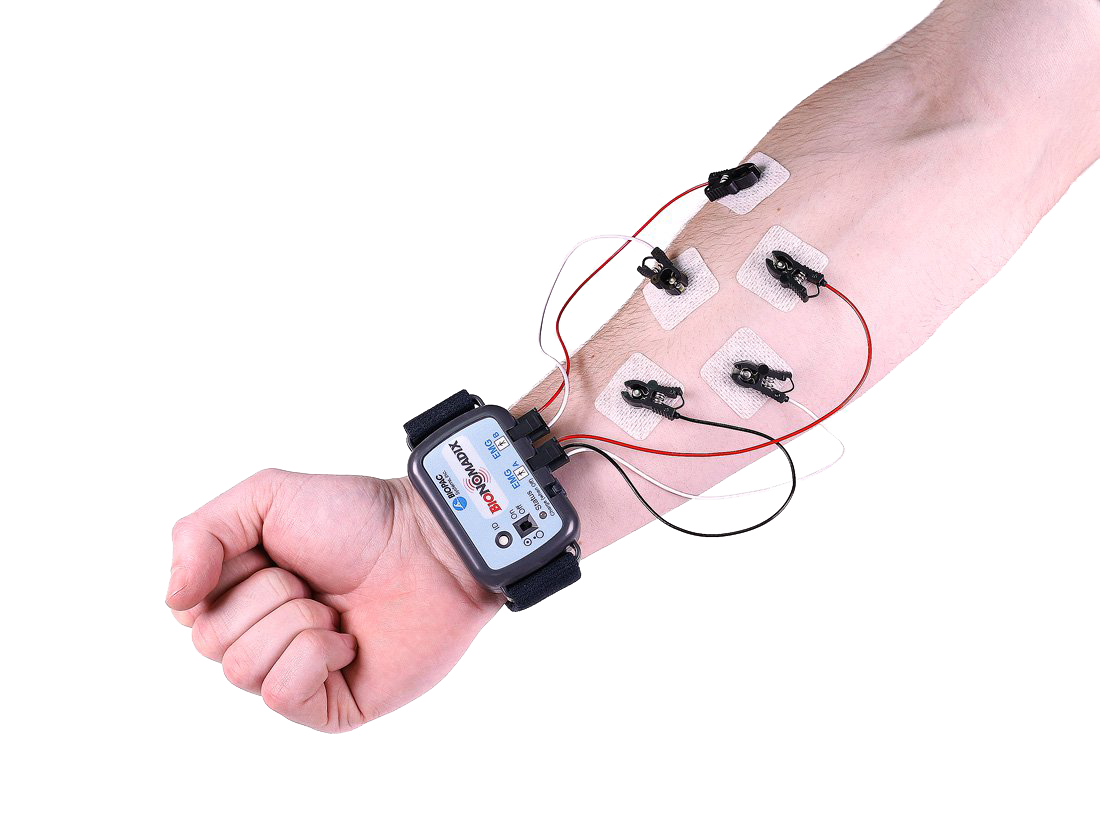

 放 大 器
DA100C通用放大器

ECG100C心电放大器

EEG100C脑电放大器

EMG100C肌电放大器

EOG100C眼电放大器

EGG100C胃肠电放大器

ERS100C诱发电位放大器

RSP100C呼吸放大器

SKT100C体温放大器

EBI100C生物阻抗放大器

MCE100C微电极放大器

LDF100C激光多普勒血流模块

OXY100E血氧饱和度模块

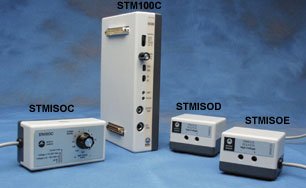

STM100C刺激输出模块

CO2100C二氧化碳气体测量模块

O2100C氧气测量模块

NICO无创心输出量模块


传 感 器



TSD137A  30克小鼠呼吸气流换能器
TSD137B  50克小鼠呼吸气流换能器
TSD137C  350克大鼠呼吸气流换能器
TSD137D  750克猫兔呼吸气流换能器
TSD137E  5公斤小狗呼吸气流换能器





EL258S屏蔽式生物电电极
EL258非屏蔽式生物电电极
EL258RT X光透明生物电电极
EL258H中孔式生物电电极





 TSD250A肌震图传感器







TSD237B  大小鼠呼吸气流换能器
TSD237D  猫兔呼吸气流换能器
TSD237F  中型狗呼吸气流换能器
TSD237H 人呼吸气流换能器





 TSD202A快速响应温度探头
TSD202C液浸探头
TSD202D表面温度探头







TSD105A肌张力换能器







TSD144、TSD145激光多普勒针式探头



EL450系列针式电极



 TSD150活性电极




TSD104A血压换能器



TSD140系列激光多普勒探头

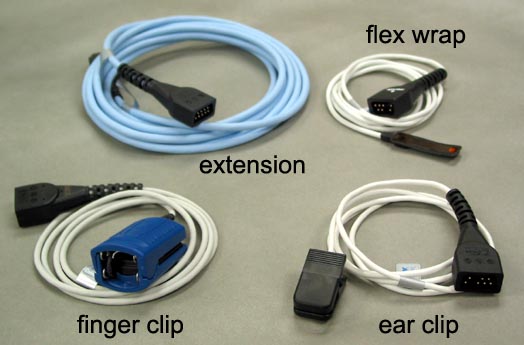

TSD124血氧饱和度传感器




 应用于核磁环境下

     核磁环境下使用MP160生理仪采集被试者的生理信号,左侧核磁室和右侧控制室的隔墙上安装了核磁滤波套件,核磁室内电极导联线或传感器采集到的生理信号,通过核磁滤波套件送入控制室内的放大器放大,然后进入MP160主机。





    核磁滤波套装包括:MECMRI-1生物电或传感器电缆、固定在墙上的MRIRFIF核磁滤波器、控制室内的MECMRI-X放大器连接线。

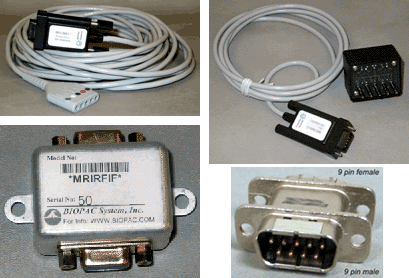

    核磁滤波套装实物图,左上为MECMRI-1生物电或传感器电缆,左下为MRIRFIF核磁滤波器,右上为MECMRI-X放大器连接线。

     BIOPAC提供一系列核磁专用电极、导联线和传感器,包括:EL254RT电极导联线EL258RT电极导联线TSD104A-MRI有创血压传感器、TSD202A-MRI温度探头。



ACK软件可以进行以下分析:

Detect and Classify Heartbeats
Locate ECG Complex Boundaries
Chaos Analysis—Detrended Fluctuation Analysis; Optimal Embedding Dimension; Optimal Time Delay; Plot Attractor; Correlation Coefficient
Electrodermal Activity—Derive Phasic EDA from Tonic; Event-related EDA Analysis; Locate SCRs
Electroencephalography—Compute Approximate Entropy; Delta Power Analysis; Derive Alpha-RMS; Derive EEG Frequency Bands; EEG Frequency Analysis; Remove EOG Artifacts
Electromyography—Derive Average Rectified EMG; Derive Integrated EMG; Derive Root Mean Square EMG; EMG Frequency & Power Analysis; Locate Muscle Activation
Ensemble Average
Epoch Analysis
Hemodynamic Analysis—Classifiers: ABP, LVP, MAP; Arterial Blood Pressure; ECG Interval Extraction; Left Ventricular Blood Pressure; Monophasic Action Potential; Respiratory Sinus Arrhythmia
Impedance Cardiography Analysis—Adaptive template matching; C point location; Body Surface Area; Ideal Body Weight; ICG Analysis; VEPT; PEP Pre-ejection Period; dZ/dt Derive from Raw Z; dZ/dt Classifier: B, C, X, Y, and O Points; dZ/dt Remove Motion Artifacts
Magnetic Resonance Imaging—Artifact Frequency Removal; Artifact Projection Removal; Median Filter Artifact Removal; Signal Blanking
Neurophysiology—Amplitude Histograms; Classify Spikes; Average Action Potentials; Dwell Time Histograms; Generate Spike Trains
Locate Spike Episodes; Find Overlapping Spike Episodes; Set Episode Width & Offset
Principal Component Denoising
Remove Trend
Respiration—Compliance & Resistance; Penh Analysis; Pulmonary Airflow
Spectral Subtraction
Stim-Response—Digital Input to Stim Events; Stim-Response Analysis
Waterfall Plot
Wavelet Denoising
