Mappinglab多通道心脏电生理标测系统

发布日期:2019-4-2

EM-systems矩阵式多通道心脏电生理标测系统



     英国Mappinglab公司生产的EM-systems矩阵式多通道心脏电生理标测系统通过心外膜电极阵列实时记录显示心外膜上多个点的电信号,从而绘制出心电信号传导图,使研究人员能够清楚地看到电信号是如何在心脏不同部位上传导的。实验时电极阵列贴合在动物的心外膜上,采集到的电信号通过EMS放大器放大并进行A/D转换,然后送入计算机用EMapScope软件进行信号处理,软件可以实时显示多导心电图(心外膜电位)并绘制出动态的彩色心电传导图。软件可以进行在线数字滤波,频谱分析和功率谱分析;可自动分析出心率、局部位置动作电位活动频率、起搏点位置、传导速度、传导离散度、QT离散度等复极信息;可一键生成单次电活动的激动顺序图以及多次电活动的平均激动顺序图。
研究者可以使用此系统进行各种动物模型的心律失常研究,例如房颤、室速、室颤、冲动传导、旁道、传导阻滞以及起源异常等。可用于抗心律失常药物筛选,抗心律失常药物药效的监测以及治疗方法探索。
通过选择不同的电极阵列和放大器,MappingLab系统可以记录心外膜上64-256个点的电位,适用于斑马鱼、小鼠、大鼠、豚鼠、兔子、犬、羊、猪、猴等多种动物。系统可用于在体心脏、离体心脏、心房组织、心室组织、窦房结、房室结、浦肯野纤维等心脏传导组织以及心肌切片、心肌细胞层。

  笔状记录电极

这些电极阵列通常用于在心脏组织记录多通道电信号,将获得的信号输送到放大器放大滤波并发送到数据采集系统。电极阵列有多种型号,可用于小鼠、大鼠、豚鼠、兔子、羊、狗等动物心脏标测。可用于在体开胸动物心脏、Langendorff离体心脏,灌流槽中的心脏组织。可连接MappingLab万向杆,方便以水平、垂直、斜面多种角度接触心脏组织,并保持稳定记录。

 型号及尺寸

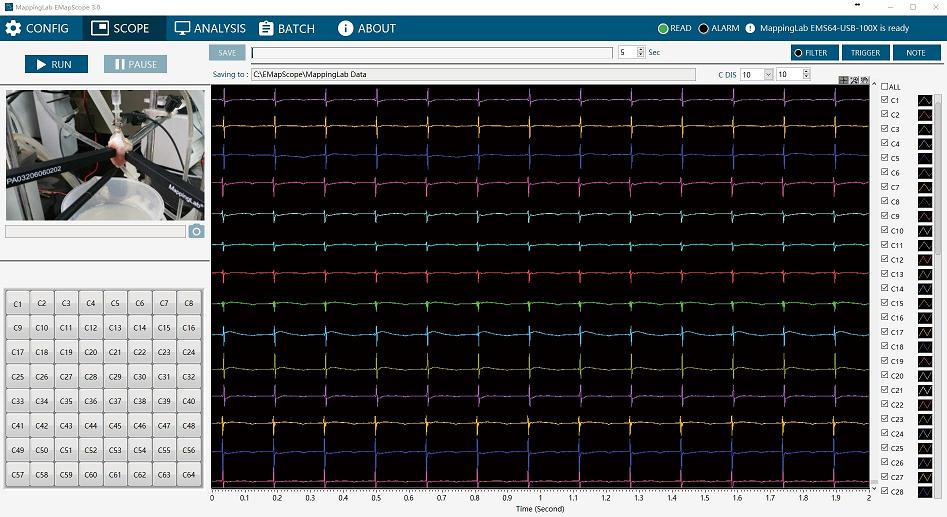

EMapScope软件电生理信号显示分析
