美国Ripple公司生产的在体细胞电生理系统连接微电极可以同时刺激并记录动物的细胞放电、动作电位、局部场电位(LFP)、脑皮层电位(ECoG)等信号。动物可以是头部固定的,也可以是自由活动的。集成数模I/O可以同时传输信号和控制外部行为设备,例如光源、刺激器、奖励投放设备、作用力反馈设备等。实时信号处理可以即时响应动物的电生理或行为变化。Trellis集成视频记录可以使动物行为和电生理反应建立相关性,即可以了解动物行为发生时刻的动物电生理情况,或动物电生理信号相应时刻的动物行为情况。
1)SCOUT数据交换器
SCOUT数据交换器

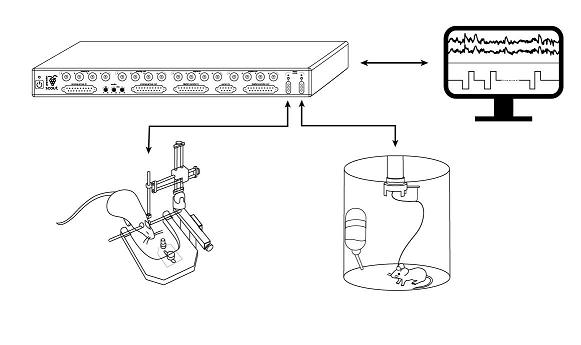

The Scout数据交换器用于小动物实验,具有跟其他Pipple高性能神经处理器相同的性能,集成数模I/O口可以连接行为设备。
产品特性
·完成多达128个电极的同时记录和刺激
· 通过集成数模I/O口与其他第三方设备进行连接
技术参数
通道数
|
32-128
|
设备接口
|
集成数模 I/O
|
与计算机数据传输
|
Gigabit Ethernet
|
尺寸
|
414 mm x 217 mm x 44.5 mm
|
重量
|
4.2 kg
|
2)PICO前端信号记录刺激单元
PICO 16+STIM--------16通道信号记录刺激单元
重量0.8 g
尺寸13.2 mm x 11.7 mm x 3.5 mm
PICO 32---------32通道信号记录单元
重量1.1 g
尺寸15.0 mm x 13.8 mm x 3.5 mm
PICO 32+STIM----------32通道信号记录刺激单元
重量2.2 g
尺寸23.8 mm x 21.5 mm x 3.5 mm
集成刺激和快速启动技术使研究人员能够用PICO同时进行小动物的刺激和记录,包括小鼠和黄莺。PICO类似Nano 和Micro,采用相同的专门ASIC技术,特别设计用于小动物,使慢性实验变得容易。轻质的单元和轻柔的电缆提供了同样高质量的信号,但是设备重量和体积都小了很多。数字化前端刺激记录单元减少了信号传输中的干扰。可以用于小动物慢性实验记录、刺激、单个和多细胞电位、局部场电位、脑皮层电位(ECoG)/脑电图(EEG)
技术参数
电位记录
|
精度
|
16-bit – 0.125, 0.25, or 0.5 μV/bit (可编程)
|
输入范围
|
± 4, 8, or 12 mV (由精度决定)
|
采样率
|
30k
|
硬件滤波
|
0.1 – 100 Hz HPF (可编程), 7.5 kHz LPF
|
阻抗测量
|
10 kΩ - 1.0 MΩ
|
输入噪声
|
< 2.1 μVrms
|
刺激后恢复记录
|
< 1 ms
|
电刺激(电流控制)
|
精度
|
1, 2, 5, 10, or 20 μA/步 (可编程)
|
刺激范围
|
± 100步 ( ± 1.5 mA)
|
恒流制输出电压
|
± 8.5 V
|
神经电位、肌电和局部场电位记录
通过nano2测量神经电位结合植入式Link-R 32测量肌电和局部场电位(FLP),信号通过数据处理器nomad送入计算机进行软件分析。
1)Link-R32植入子
Link-R32是全植入器件,用于神经科研时的32通道电位记录和刺激。采用红外遥感提供电力和传输数据。测量单元通过黑色的收发器与nomad数据处理器建立联系,并由收发器供电、接收数据和发送刺激参数。一个磁耦合器件可以控制收发器和测量单元。测量单元可以连接定制电极,是测量肌电和局部场电位的理想工具。
2)前端信号(颅内)记录放大刺激单元
Nano2用于高阻抗微电极记录 micro2用于高阻抗微电极记录
尺寸19.5 mm x 15.5 mm x 4 mm 尺寸30 mm x 26 mm x 4.75 mm
重量2.0 grams 重量9.0 grams
特性
• 32通道,每个通道独立用于刺激和记录
• 集成了放大、滤波、16位数字化的信号采集
• 两个独立参考电位(通过手动开关设置)
• 适用于刺激和记录单细胞或多个细胞活动,局部场电位和脑皮层电位(ECoG)
• 快速设置电路可以人工舍弃和快速记录细胞刺激后的恢复
• 经过校准的刺激电路保证了施放电流的精度
• 每个通道都可以进行独立的阻抗测量
技术参数
电流控制刺激
|
精度
|
1, 2, 5, 10, or 20 μA/步 (可编程)
|
刺激范围
|
± 127 步(1 μA 到 1.5 mA)
|
电压
|
± 8.5 V
|
信号记录
|
精度
|
16位 - 0.125, 0.25, or 0.5 μV/bit (可编程)
|
输入范围
|
± 4, 8, or 12 mV (取决于精度)
|
采样频率
|
30 ksps
|
硬件滤波
|
0.1 - 100 Hz 高通 (可编程), 7.5 kHz 低通
|
阻抗测量
|
10 k Ω 到 1.0 MΩ
|
输入噪声
|
< 2.1 μVrms
|
3)Nomad信号处理器
Nomad是小型化的几百个神经信号记录刺激的处理器,可以进行数据存储和发送,电池供电,带Grapevine处理器,可以用于电生理、神经调制、神经复健和脑机接口实验。 Nomad集成了Trellis软件用于系统设置、刺激控制和数据显示分析
通道数
|
32 - 512 (加4个模拟和20个数字)
|
电池寿命
|
内部1小时,外部6-10小时
|
与计算机通信
|
Gigabit Ethernet 或 WiFi
|
尺寸
|
36 mm x 95 mm x 183 mm
|
重量
|
700 克
|
电刺激
•通过Trellis软件或Xippmex MATLAB API 控制复杂的刺激输出模式
•每个通道独立控制刺激脉冲形状和脉冲串参数(时间和幅度)
•可以输出任意的刺激波形,包括正弦波和色噪声
电位记录
•可以记录多种生物电信号,包括EMG, EEG, ECoG, LFP, 和单细胞及多细胞放电
•通过调整滤波频带选择需要的生物电信号
•可以同时用512个电极进行记录和刺激
•可以在内存中存储一个小时的512通道数据
•实时数据通过WiFi传输
