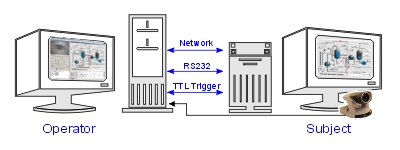

RED眼动仪系统结构如图所示,包括iView PC测试计算机、Stimulus PC图像显示计算机和下方安装的两组红外光源及摄像头。受试者注视前方Stimulus PC计算机屏幕上的图形。测试人员通过iView PC测试计算机控制Stimulus PC上显示的图像,安装在Stimulus PC屏幕下方的摄像头摄取受试者眼睛图像并传入iView PC测试计算机,采集分析受试者眼动数据。Stimulus PC屏幕可以采用液晶显示器、投影机或纸张。RED 500型采样率达到500Hz。RED眼动仪的优点是受试者不用佩戴任何设备,头部可以在框定范围内自由活动,受试者感觉舒适,可以进行较长时间的测试
RED眼动仪校准仅需要十几秒钟,可以采用2点、5点、9点或13点校准,受试者注视屏幕上顺序显示的几个光点即可,而且针对儿童有专门的儿童校准法。受试者观看的图像可以是静态的文字图表或广告页面,也可以是动态的网页或视频图像。RED眼动仪通过Experiment Center软件设定图像显示的时间长短和前后顺序,并可以通过设定阈值来触发显示图像的更换。RED眼动仪iView X软件记录了受试者注视和扫视的时刻、位置坐标和瞳孔大小。RED眼动仪BeGaze分析软件用于分析注视点移动轨迹,不同位置的注视时间,注视点停留的区域分布,勾画兴趣区并得到各个兴趣区每次目光停留时间、总停留时间、进出次数等数据。通过分析这些数据就可以知道被试者观看图像时的习惯爱好及其注意力分布。综合数据库包含了多个受试者和多个记录的相关实验综合数据(例如,注视点移动的轨迹、感兴趣区域的分析)。所有记录的数据可以用标准的文件格式输出以便事后分析。
技术参数:
采样率 |
250Hz ,500Hz |
追踪分辨率, 瞳孔/CR |
0.03 deg. (典型) |
视线追踪精度 |
0.4 deg. (典型) |
被试距眼动仪距离 |
60 - 80 cm |
头部追踪范围 |
40 x 20 cm 当被试距离为70 cm时 |
